Die Anleitung funktioniert für alle Unterstützen Hoymiles HMS/HMT Microwechselrichter, auch für unter anderem folgende Modelle (Achtung nur OHNE W)
- Hoymiles® HMS-300
- Hoymiles® HMS-350
- Hoymiles® HMS-400
- Hoymiles® HMS-450
- Hoymiles® HMS-500
- Hoymiles® HMS-600
- Hoymiles® HMS-700
- Hoymiles® HMS-800
- Hoymiles® HMS-900
- Hoymiles® HMS-1000
- Hoymiles® HMS-1600
- Hoymiles® HMS-1800
- Hoymiles® HMS-2000
- Hoymiles® HMT-1800
- Hoymiles® HMT-2250
für die HM Serie braucht ihr nur ein anderes Funkmodul (statt dem CMT), und ihr wählt die entsprechend andere Version in den Profilen aus, der Rest ist aber gleich
- Hoymiles® HM-300
- Hoymiles® HM-350
- Hoymiles® HM-400
- Hoymiles® HM-600
- Hoymiles® HM-700
- Hoymiles® HM-800
- Hoymiles® HM-1000
- Hoymiles® HM-1200
- Hoymiles® HM-1500
Wer nur wissen will wieviel Strom er erzeugt kann auch eine Steckdose mit Messfunktion dazwischen stecken.
Anleitung:
Man kann sich einfach ein fertiges Modul kaufen, oder auch wer etwas Löterfahrung hat sich das Modul selber zusammen bauen, folgend die Anleitung für das Set zum selber bauen
Funkmodul vorbereiten:
Das Funkmodul kann unter anderem bei blinky parts bestellt werden. Wer sich zutraut saubere sehr kleine Lötstellen selber zu löten kann das ungelötete Set für 10,79 EUR kaufen, den anderen die nur die Pins und Antennen anlöten wollen empfehle ich das vorgelötete für aktuell 16,19 EUR zu nehmen.
ESP32 vorbereiten:
Der ESP32 wird per web installer mit openDTU geflasht https://www.opendtu.solar/firmware/webinstall/
Zusammenbau:
Das Funkmodul und der ESP werden mit Hilfe von female female Jumper Kabeln verbunden.

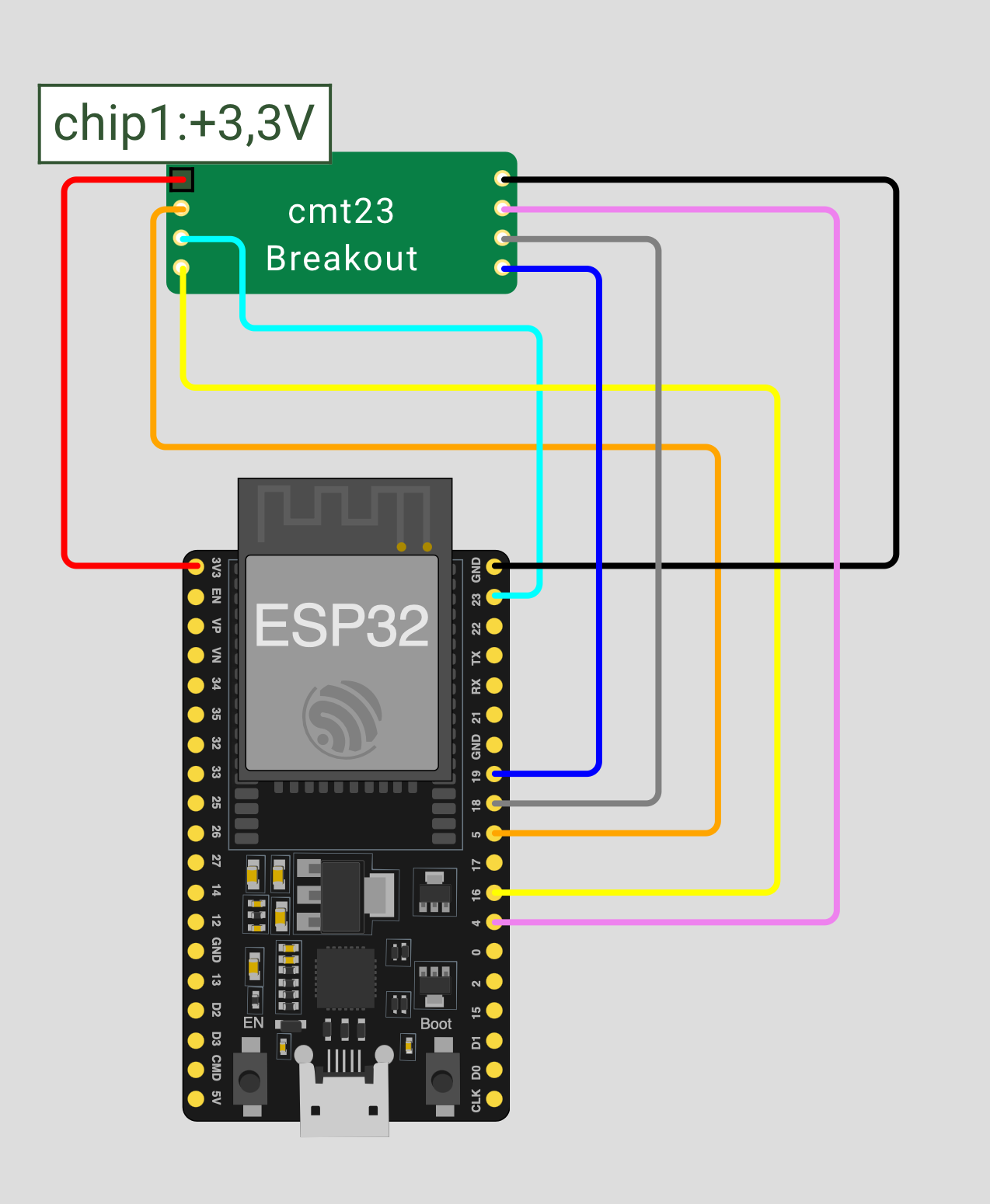

Das Bild ist mit https://wokwi.com erstellt. Der CMT23 ist hier als Chip dargestellt, es geht mir hier hauptsächlich um die Pins, oben links ist +3,3V und oben rechts GND, basierend auf der Platine von blinky parts. Damit sollte man es leicht verkabelt bekommen.
OpenDTU konfigurieren:
- Verbindung mit dem Hotspot laut Anleitung herstellen (Passwort: openDTU42 Standard IP: http://192.168.4.1/ )

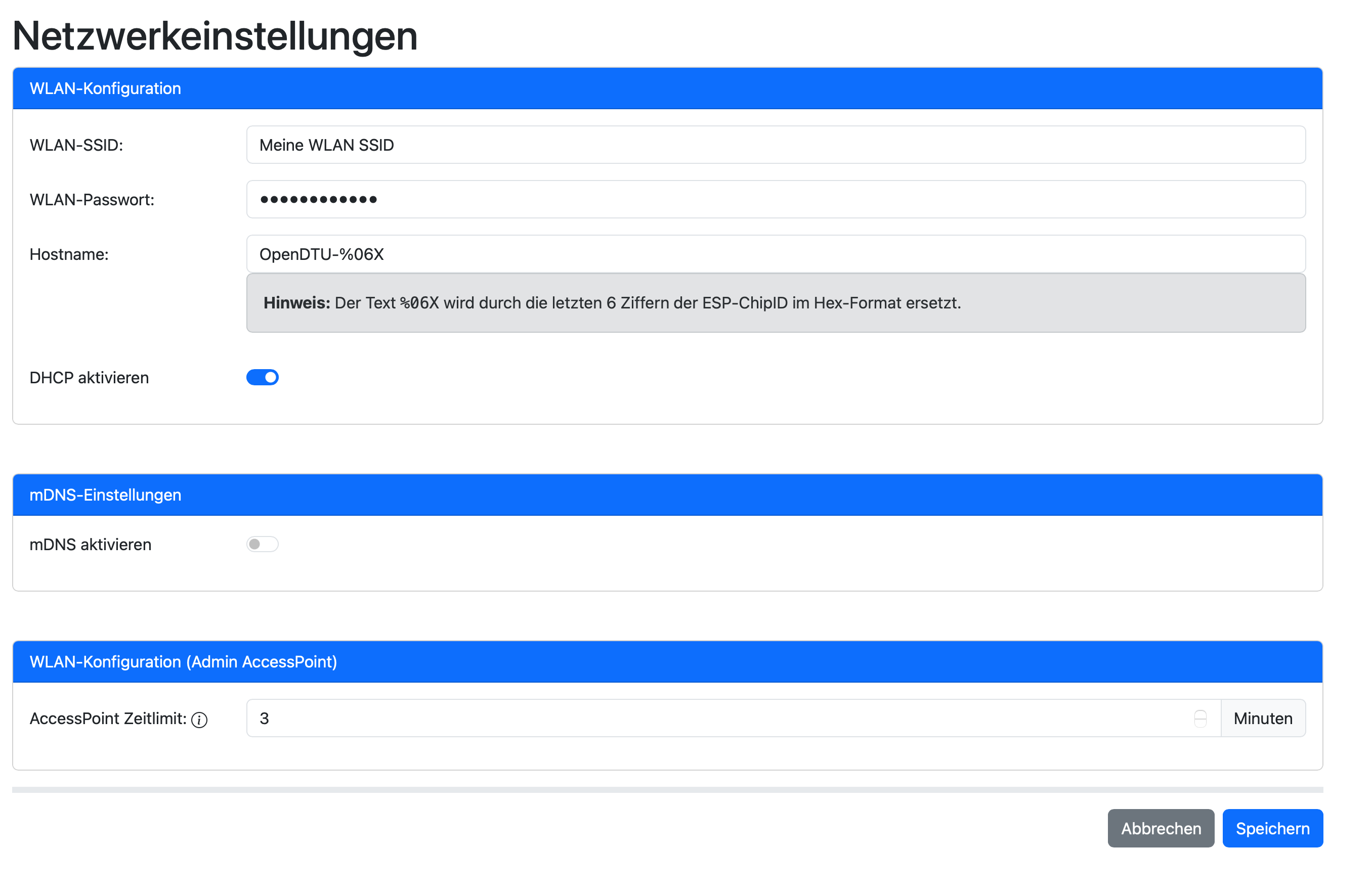

- WLAN konfiguriere siehe https://www.opendtu.solar/firmware/wifi_setup/

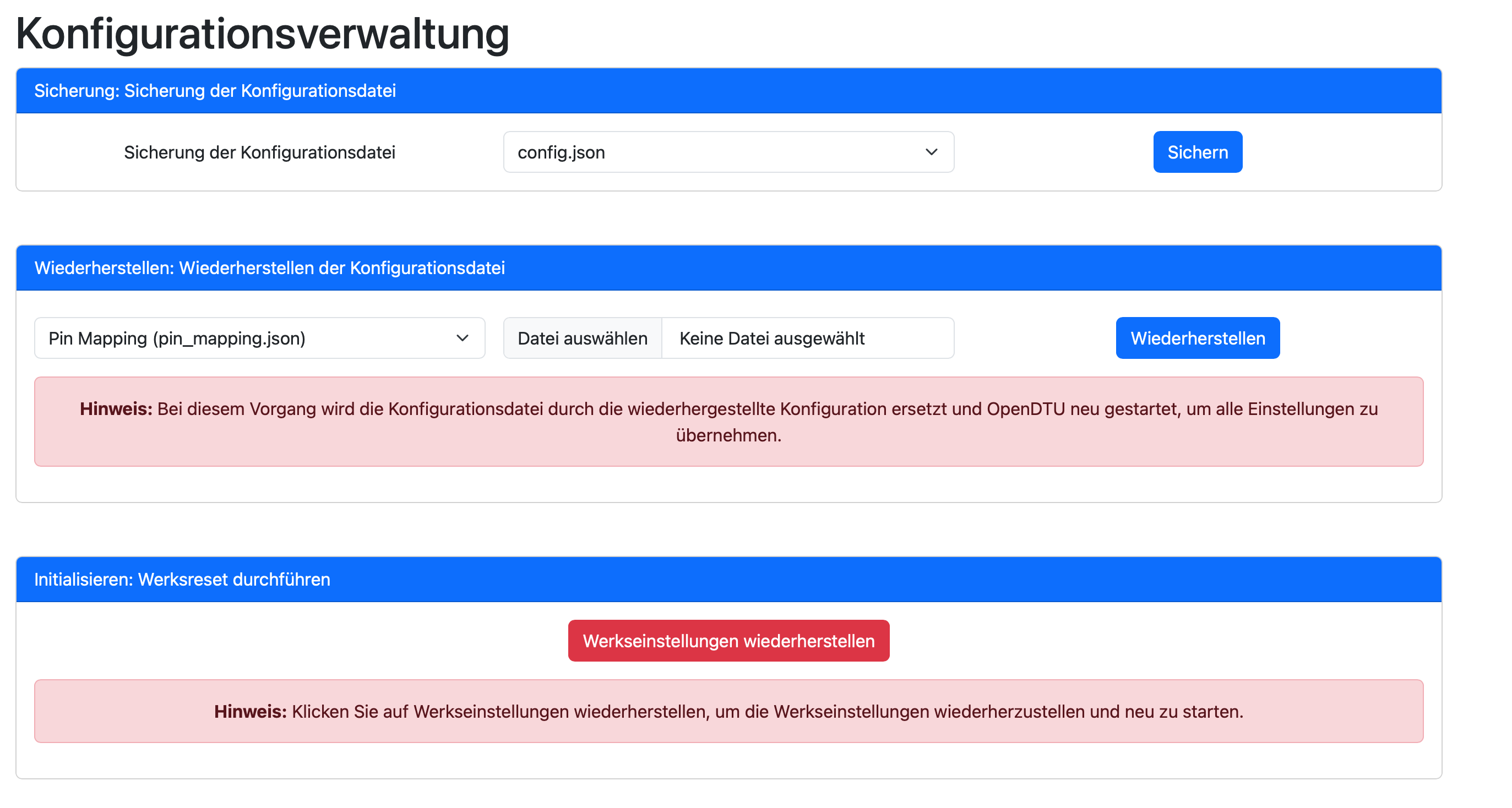

Device Profil unter Einstellungen -> Konfigurationsverwaltung als pin_mapping.json hochladen (ich habe das von Blinky Parts genommen https://github.com/tbnobody/OpenDTU/blob/master/docs/DeviceProfiles/blinkyparts_esp32.json)

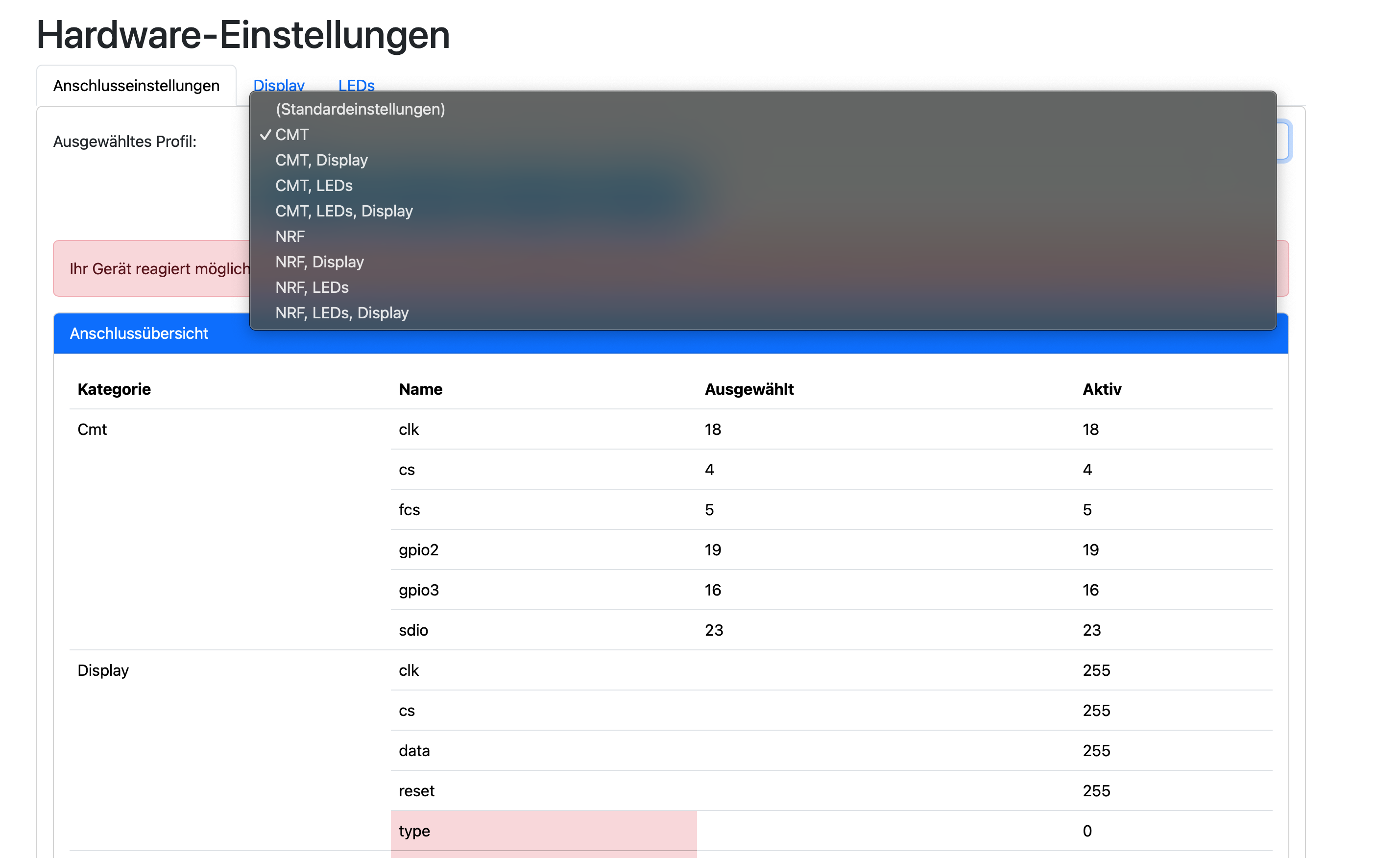

- Profil auswählen (CMT in meinem Fall für das entsprechenden Funk Modul, und ich habe es ohne Display und ohne LEDs gemacht also CMT)
- MQTT konfigurieren, das die Daten darüber veröffentlicht werden (im lokalen Netzwerk natürlich nur)
- Seriennummer des Wechselrichters hinzufügen (und Namen wählen)
- Am besten noch das Passwort anpassen
